智能控必备:蒸汽水温水位控制系统
编辑 Res   来源 西门机电   浏览 发布 2013-11-01

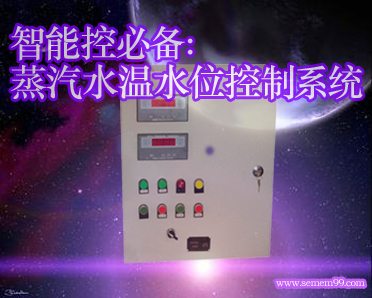

智能控必备:蒸汽水温水位控制系统





        随着智能技术的不断发展,用户对汽水混合加热系统水温水位控制可靠性要求的提高,一批蒸汽水温水位控制系统智能化设备投入到热水循环采暖、容器加热保温系统、蒸汽热水箱系统以及生水预热水处理系统使用。经过一段时间的考验,证明蒸汽水温水位控制系统智能化是切实可行的,现将应该最广的一款蒸汽水温水位控制系统的构成及功能简述如下。



一、T-H型 蒸汽水温水位控制系统概述

        T-H蒸汽水温水位控制系统是由TH主机、温度传感器、水位变送器等组成。其中,主机采用了XM-T智能温度调节器和XM-H智能液位调节器的功能组合,配以优质继电器、按钮、指示灯等,整机形式国内唯一,整机性能稳定可靠。

    用途:开始水箱直接加热系统

    控制对象:电动阀

    控制方案:按设定水位开/关进水电动阀,同时,按设定温度开/关进汽电动阀。

    主要功能:水温显示,水温设定,水深显示,水位设定,全自动运行。

    T-H蒸汽水温水位控制系统型号表示说明:T①-H②

    ①—表示蒸汽水温水位控制系统中蒸汽电动阀门的口径

    ②—表示表示蒸汽水温水位控制系统中水电动阀的口径



 二、T-H型 智能蒸汽水温水位控制系统技术参数

电源

220V 50Hz

额定容量

600W

检测水深

0~5m

检测水温

0℃~150℃

控制灵敏度

水深±0.01m,水温±0.5℃

水位变送器安装距离

﹤500m(变送器信号:24VDC/4~20mA二线制

感温器安装距离

﹤300m(感温器信号:电阻值)

主机工作环境

温度-30℃~45℃,湿度﹤85%RH,无凝露

功耗

﹤30W

噪声

﹤30dB

主机外形尺寸

高500×宽370×厚180(mm)

主机安装形式

挂式(挂孔2-Φ8×10,孔距260mm)





三、T-H型 智能蒸汽水温水位控制系统安装

5



四、T-H型 智能蒸汽水温水位控制系统应用

        T-H蒸汽水温水位控制系统的工作过程:当水温低于设定下限温度时,打开进汽电动阀加热;当水温上升至设定标准温度时,关闭进汽电动阀,停止加热。另一方面,当水深降至设定开阀水位时,打开进水电动阀加水;当水位上升至设定最高关阀水位时,关闭进水电动阀,停止加水。当水温高于设定报警温度时,以及,当水深高于设定报警水位时,蒸汽水温水位控制系统会发出报警提示。

        蒸汽水温水位控制系统可实现水温-水位联控:当水深低于开阀水位时,进汽电动阀关闭,避免蒸汽外泄。

智能控必备:蒸汽水温水位控制系统



        领先的智能技术、操作简单、节省人力、实行无人值守,智能控必备:蒸汽水温水位控制系统




点击了解>>蒸汽水温水位控制系统  详情
