小提示:CYB7型工业压力变送器,简称压力变送器、压力传感器。采用进口扩散硅压力传感器芯体,316L膜片。测量范围0…100MPa,现场可调,输出4…20mA。适用多种介质,高可靠性。抗电磁、防腐、本安防爆。



CYB7型 工业压力变送器
(扩散硅式)

CYB7型工业压力变送器 结构及用途
工业压力变送器,采用进口带316L不锈钢隔离膜片的高准确度、高稳定性扩散硅芯片,采用优质的变送电路进行处理,并输出工业标准的4…20mA或0…10mA信号。
工业压力变送器广泛用于石油、化工、冶金、电力、环保等领域,对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。

CYB7型工业压力变送器 特点
●测量范围宽:0…5kPa~100MPa
●准确度高:优于0.1%
●稳定性好:优于0.1%FS/年
●零点、满量程输出可调
●抗电磁干扰设计,适合恶劣使用环境
●防腐性强:316L或陶瓷膜片
●本安防爆

CYB7型工业压力变送器 技术参数

量程

KPa

0~5、100、500、800、1000

MPa

0~2、10、…、100

压力形式

表压、绝压

输出信号(mA)

4~20 (1~5V)二线制

0~10 (0~5V)三线制

精度

0.1

0.3

0.5

非线性、迟滞、重复性 (%FS)

≤0.1

≤0.3

≤0.5

零点漂移 (%FS/4h)

≤0.1

≤0.3

≤0.5

零点及灵敏度温度漂移 (%FS/℃)

≤0.01

≤0.03

≤0.05

长期稳定性 (%FS/年)

≤ ±0.1:≤ ±0.3

工作电压 (V)

-12~+36 (标定值为+24)

补偿温度 (℃)

-20~+70

工作温度 (℃)

-20~+85

存储温度 (℃)

-40~+125

过载能力 (%)

300

寿命

>1×108压力循环 (25℃)

负载电阻(Ω)

R=(U-12.5)/0.02-RD
其中:U为电源电压,RD为电缆内阻

响应时间(10~90%)ms

≤1

测量介质

与316L兼容的腐蚀性介质

膜片材料

316L不锈钢

壳体材料

1Cr18Ni9Ti和铝合金

接口

M20×1.5或用户自定

防爆等级

ExibIICT6

防护等级

IP67

YB7型工业压力变送器 外形尺寸

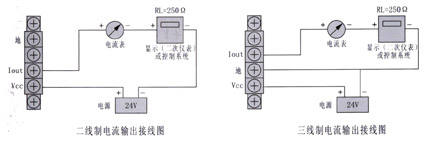

CYB7型工业压力变送器 电气连接

CYB7型工业压力变送器 型号

型号示例:CYB7-B2-I2
产品描述:表压型,量程2MPa,输出4…20mA
