  产品展示   返回产品目录 >>

小提示:ST20型机械式温度开关,简称温度开关。采用采用双金属片原理,触发内置机械装置,开关动作,测量范围30℃…120℃,机械开关输出(220VAC,16A)。适用多种介质,高可靠性。



ST20型 机械式温度开关
(双金属片式)



ST20型机械式温度开关 结构及原理
ST20系列采用双金属片原理,当温度达到设定值时,绕制成环性弯曲状 的双金属片一端受热膨胀触发内置机械装置,开关动作。

ST20型机械式温度开关 特点
ST20与介质接触部分全部采用黄铜材料,接口螺纹有 G1/4,G3/8,M22X1.5三种可供选择,温度范围: 30℃…120℃。

ST20型机械式温度开关 应用
ST20系列温度开关可满足液压、润滑、传动系统中对于温度控制的不同 要求,用于检测温度是否超过最高限或最低限。

ST20型机械式温度开关 技术参数
△测量范围: 固定开关点30℃…120℃(详见下表)
△最大压力: 10 bar
△介质温度: 最大130℃
△输出: 常开/常闭可选 触点镀银
△触点容量: 容量 16A-220VAC
△固定迟滞: 最大15℃(>80℃)
△防护等级: IP65
△接线方式: 端子接线
△触液部分材料: 黄铜
△外壳材料: 黑色 NBR

ST型机械式温度开关 尺寸图

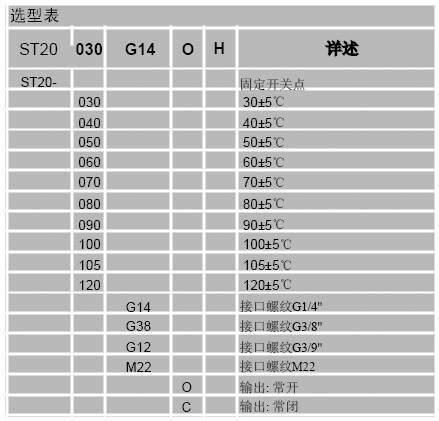

ST型机械式温度开关 选型表

型号举例:ST20-050-M22-OH
产品描述:开关点50±5℃,接口螺纹M22,输出常开
