RFS热式流量开关

RFS热式流量开关


1、RFS热式流量开关概述:

RFS流量开关是一种流速监测产品,当流速达到设定值时,发出检测信号,经计算机进行报警或启动连锁保护系统,保护关键设备,及时制止突发事故。
热式流量开关利用热扩散原理,能在恶劣的工业条件下长期可靠工作,是目前世界上许多发达地区广泛应用的流量开关,具有传统流量开关不具备的优异性。

RFS热式流量开关

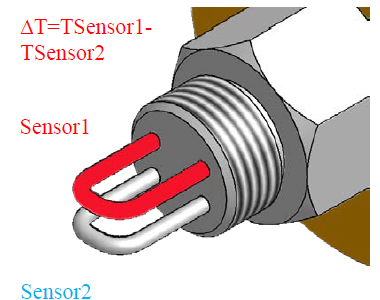

2、RFS热式流量开关原理:

热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其原理是当两个传感元件被置于流体中时,其中一个被加热,另一个用于感应过程温度。两个传感元件之间的温差与过程流速及过程介质的性质有关。流体流速直接影响热扩散的程度。

 RFS热式流量开关



3、RFS型热差式流量开关特点:

☆无压力损失:特殊方法集成制造探头可到很小,对流体几乎没有压力损失。
☆全直通流动管道:在不影响流量的条件下实施在线监控,避免生产事故。
☆极宽流量范围:只对流体流速敏感,通过配接不同管径,监控不同的流量。
☆适用多种流体介质:流量开关既能用于气体,也可用于液体,如水、油等流速监控。
☆简明直观的指示:电源指示和流量状态指示,直观显示当前管道中流量状态。
☆高可靠性:使用集成生产的传感部件和控制电路,传感部分无机械运动,驱动部分选用高品质的继电器,可靠性大大提高。




4、RFS型热差式流量开关主要技术指标:
螺纹接口:G1/2"
设定范围:0.03-10.0 m/s (水)
出厂设定:1 m/s
适用压力:5.0 MPa
境温度:-20℃-80℃
环境湿度:95%RH,无凝结水
指示状态:
红灯亮  电源工作正常
红灯灭  电源工作异常
绿灯亮  流道介质流速达到设定值
绿灯灭  流道介质流速小于设定值
响应时间:1-15秒
适用介质:非易燃气体、液体(水、油等)
抗腐蚀性:与不锈钢、环氧树脂兼容

RFS热式流量开关
RFS(W)型  RFS(M)型



5、RFS型热式流量开关(热差式流量开关)型号:



型号

供电电压

功耗

输出方式

触点容量

RFS-D-010

DC 24V

1.5VA

常闭,常开

AC 220V  1A

RFS-D-020

DC 24V

1.5VA

常闭,常开

AC 220V  2A

RFS-D-100

DC 24V

1.5VA

常闭,常开

AC 220V  10A

RFS-A-010

AC 220V

2.5VA

常闭,常开

AC 220V  1A

RFS-A-020

AC 220V

2.5VA

常闭,常开

AC 220V  2A

RFS-A-100

AC 220V

2.5VA

常闭,常开

AC 220V  10A

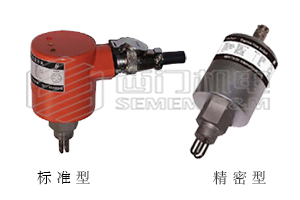

RFS(W) 标准型热式流量开关
型号举例:RFS-D-010LW
RFS(M) 精密型热式流量开关
型号举例:RFS-D-010LMCU
