RFS(Exd)隔爆防爆流量开关

RFS(Exd)隔爆防爆流量开关



1.RFS(Exd)型隔爆防爆流量开关概述
   RFS(Exd)型隔爆防爆流速传感器是一种流速监测产品,当流速达到设定的流速值时,发出检测信号,经计算机进行报警或启动连锁保护,保护关键设备,制止突发事故。

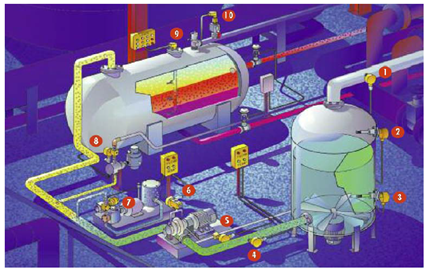

   隔爆防爆流量开关设计能在恶劣的工业条件下长期可靠工作,简单地插入管线或容器中,调节设置点到期望流速。是目前世界上许多发达地区广泛应用的产品,有传统流速传感器不具备的优异特性。



     RFS(Exd)隔爆防爆流量开关





2. RFS(Exd)型隔爆防爆流量开关原理

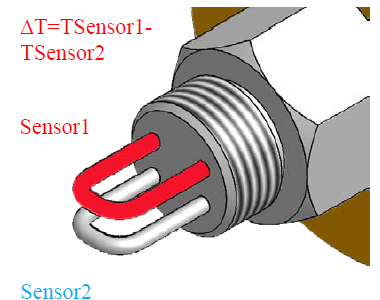

    RFS隔爆防爆流量开关由两个温度传感器、电源、信号处理器及输出继电器或NPN/PNP晶体管输出组成。温度传感器使用优良的半导体制造,且以距离相互分离,传感器配对跟踪介质的温度。将其中的一个传感器(Sensor1)加热,使其高于介质温度。另一个传感器(Sensor2)与介质温度相同。测量两个传感器的电压差,可知介质此时的流速,从而计算知道介质的流量。



 RFS(Exd)隔爆防爆流量开关





3. RFS(Exd)型隔爆防爆流量开关特点
  1.无压力损失
   优良半导体制造的探头尺寸小,对流体没有压力损失。
  2. 全直通的流动管道
    在不影响流量的条件下实施监控,避免发生生产事故。
  3.极宽的流量范围
    流体流速敏感,可以通过接不同的管径,监控不同大小流量。
  4.适用多种流体介质
   流速传感器既用于气体,也可用于液体,如水、油等流量监控。
  5. 简明直观的指示
   电源指示和流量状态指示,直观显示当前管道中流量状态。
  6. 高可靠性
    集成生产的传感部件和控制电路,传感部分无机械运动,驱动部分选用高品质的继电器,可靠性提高。



4. RFS(Exd)型隔爆防爆流量开关防爆要求
  * RFS型隔爆防爆流速传感器符合GB3836.1-2000《爆炸性气体环境用电气设备* 第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备* 第2部分:隔爆型“d”》标准,经国家防爆检测中心检验合格,并取得防爆合格证。它适用于含有0区、1区、2区,含有IIA~IIC类的T1~T6爆炸性气体混合物场所。
  *防爆标志为:ExdIICT6



5. RFS(Exd)型隔爆防爆流量开关技术参数
  * 工作电压:DC 24V
  * 工作电流:≤60mA*
  * 输 出:继电器(SPDT/DPDT)
  * 触点容量:电压≤AC 220V,电流1A、5A、10A
  * 介质温度范围:- 50℃ - +100℃
  * 工作环境温度范围:- 20℃ - +80℃
  * 流量工作点范围(可调):0.03-10m/s(标准介质:水)
  * 开关特性:典型3秒(1-12秒)
     开时间,典型3秒(1-12秒);关时间,典型3秒(1-12秒)
  * 温度变化响应时间:10秒
  * 温度梯度:250℃/min
  * 耐压等级:10.0MPa
  * LED指示:红灯亮,电源正常;红灯灭 电源不工作;
     绿灯灭,流速低于设定值;绿灯亮,流速等于或大于设定值
  * 探头材料:316不锈钢或者铜由用户选择
  * 外壳材料:铝合金
  * 安装连接:G1/2”螺纹,扭矩100Nm(也可根据用户制造)
  * 防爆标识:ExdⅡCT6
  * 防护等级:IP65
  * 附带:引线装置,包括:穿线压紧螺母、橡胶密封套及堵头
  * 常用型号:
    型号RFS-D-d010Ex,输入电源24VDC,输出触点220VAC/1A
    型号RFS-D-d020Ex,输入电源24VDC,输出触点220VAC/5A
    型号RFS-D-d100Ex,输入电源24VDC,输出触点220VAC/10A

6. RFS(Exd)型隔爆防爆流量开关外形尺寸







7. RFS(Exd)型隔爆防爆热差式流量开关安装指南
  * 流速传感器与介质管道的连接形式为G1/2”螺纹(可根据用户要求另行提供其它螺纹连接),可直接插入管道(管径D大于1”),也可通过三通连接管道(管径D小于或等于1”),更换快捷、方便、简单。
  * 为了避免由于气穴产生的错误信号,请不要将流量开关装在弯管或者装在管道头附近(最小距离>2倍管径)。
  * 如果水流检测开关必须水平安装,并且管道没有完全充满介质,流量开关应如下图安装。
  * 如果水流检测开必须水平安装,并且管道中可能存在沉淀物。流量开关应该安装在管道的侧面。
  * 安装时一定要保证探头部分进入介质深度10mm.
  * 安装时,不要用力旋转流量开关的中间部位,请用合适的工具旋六方处进行安装,否则将会损坏流量开关



RFS(Exd)隔爆防爆流量开关       RFS(Exd)隔爆防爆流量开关



RFS(Exd)隔爆防爆流量开关                RFS(Exd)隔爆防爆流量开关
