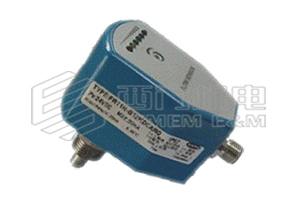

    FR11 型热导流量开关



    热导流量开关



    1、FR11型热导流量开关原理:
         热导流量开关基于热式原理,在封闭的探头内包含两个电阻,一个被加热作为探测电阻,另一个未被加热作为基准电阻。当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。



    2、FR11型热导流量开关特点:
         液体流量传感器无活动部件,免维护、安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED 显示流动趋势及开关状态。

    .

    3、FR11型热导流量开关应用:
         热导流量开关气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。



    4、FR11型热导流量开关参数:
     △设定范围:1..150cm/s(水),3..300cm/s(油),20..2000cm/s(空气)
     △信号输出:PNP/NPN继电器,模拟量(4…20mA),常开/常闭(SPDT)
     △供电:24V±20%DC 或230V±15%AC
     △接通电流:400mA(PNP 或NPN ),4A(继电器)
     △空载电流:80mA
     △流量指示:LED 排(6个)
     △设定方式:电位计设定
     △耐压范围: 100bar
     △温度梯度: 4℃/s
     △响应时间:1--13s,典型值2s
     △初始化时间: 8s
     △电气保护: 反相,短路,过载保护
     △防护等级: IP67
     △介质温度:-20--80℃
     △环境温度:-20--80℃
     △储存温度:-20--100℃
     △接线方式:M12 接插件/直接附2米线(可选)
     △材质: 探头:不锈钢,外壳:PBT(工程塑料)
     △重量:0.4kg



    5、FR11型热导流量开关尺寸图:



    液体流量传感器

    6、FR11型热导流量开关安装:

     空气流量传感器



         当垂直安装时,应装在由下至上流动的管段上; 当水平安装时,探头应避开空气和沉淀物。



    7、FR11型热导流量开关电气连接:



    液体流量传感器



     8、FR11型热导流量开关功能及设定(开关量型):
    *红色LED亮:断流或流速低于设定值,开关释放,或模拟量处于4Ma,
    *黄色LED亮:流速等于设定值,开关动作,
    *黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大。

    空气流量传感器

          将空气流量传感器装好,使介质以需要监测的流速流动,调整电位计,使第1个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。 若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。



    9、FR11型热导流量开关LED功能及设定(模拟量型):
    *模拟量输出型流量传感器,输出为4…20mA,正比于流速,输出为非线性。每个传感器有两个旋纽,一个为上限(20mA),一个为下限(4mA),用于输出设定。
    *红色LED亮:流量小于低限。输出<4mA
    *绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA。

    液体流量传感器

           将液体流量传感器装好,使介质以需要监测的低限流速流动,调整下限旋钮,使第1个绿色LED亮(4mA);使介质以需要监测的上限流速流动,调整上限旋钮,使第5个绿色LED亮(20mA);此后,输出将正比于上限和下限之间的流速,即 4mA对应下限流速,20mA对应上限流速.



    10、FR11型热导流量开关型号:
